Oval Gear Mechanical Flowmeter

Chinacoal07 Oval Gear Mechanical Flow meter,Gear Mechanical Flow meter,Flow meter
Oval Gear Mechanical Flowmeter


Product Description

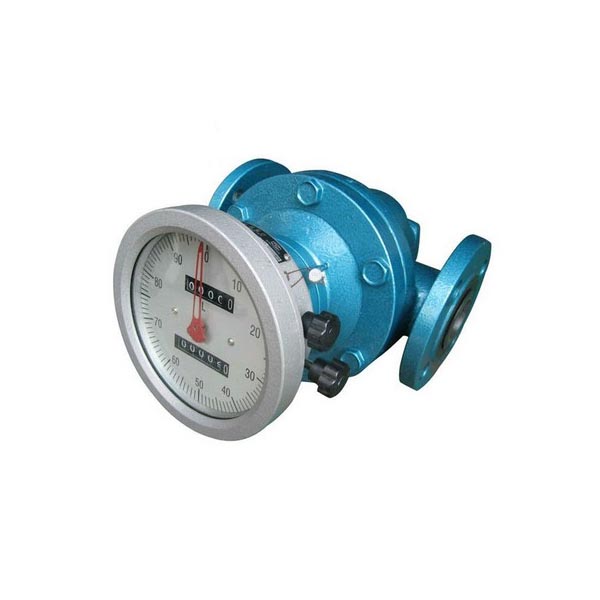

Oval gear flow meters are instruments used for the continuous and intermittent measurement and control of the pipe liquid flow, which are typical of positive displacement meter, feature large flow range, low pressure loss, large viscosity range, easy installation, high accuracy and can measure high temperature, high viscosity liquids with easy calibration.
LC oval gear flow meters are fitted with on-site pointer indication and roller integration device which can indicate the liquid flow and intermittent flow passing through the pipeline. For the different liquids (acid, alkali, salt, organic solution etc.), the meters can be made of different materials (cast iron, cast steel, stainless steel etc.). The meters are widely used for the flow measurement in the field of petroleum, chemical, chemical fiber, traffic, food industries and commerce, medical and sanitary departments.

Structure and Operation Principle

Oval gear meter is generally comprised of a flow transducer and a counter mechanism. The main part of the transducer is a measuring chamber which consists of a pair of oval wheels and a sealing coupling. The counter mechanism contains speed reduction gears, adjusting device, counter, and pulse transmitter etc.
 Technical Specification
1. Materials of main parts and the nominal operating pressure

2.Accuracy        class 0.5, class 0.2 (normal operating temperature -10°C~+60°C)
3. Measured media temp. (environment temperature -41°C~+50°C)
  LC-A,B,C: -20°C~+60°C; 60°C~200°C(with high temp. radiator installed)
  LC-Q,L: -20°C~+60°C;
4. Explosion-proof mark: ExiaⅡCT5, dⅡBT4


Shell and cover
cover plate
oval wheel
Rotary shaft
Sheath of shaft
Nominal pressure(MPa)
LC-A
Cast steel
Cast iron
Stainless steel
Bronze(with oil) or rolling bearing
1.6
LC-E
Cast steel
Cast iron,Stainless steel
Under DN50 6.3
DN80-100  4.0
DN150-200  2.5
LC-Q
Cast iron
Cast iron
Alloy aluminum, engineering material
graphite
1.6
LC-B,C
Stainless steel
Stainless steel
Stainless steel
graphite
1.6,2.5
LC-L
Cast
aluminum
Cast iron,
Stainless steel
Alloy
aluminum, engineering material
Bronze(with oil),graphite,rolling bearing
1.6
Notes:1. 0Cr18Ni12Mo2Ti for type JCLC-C; 0Cr18Ni9Ti for type JCLC-B
2. Flange is convex under 2.5MPa ,and roughness at 6.3 MPa;and both of the above at 4.0 MPa.
